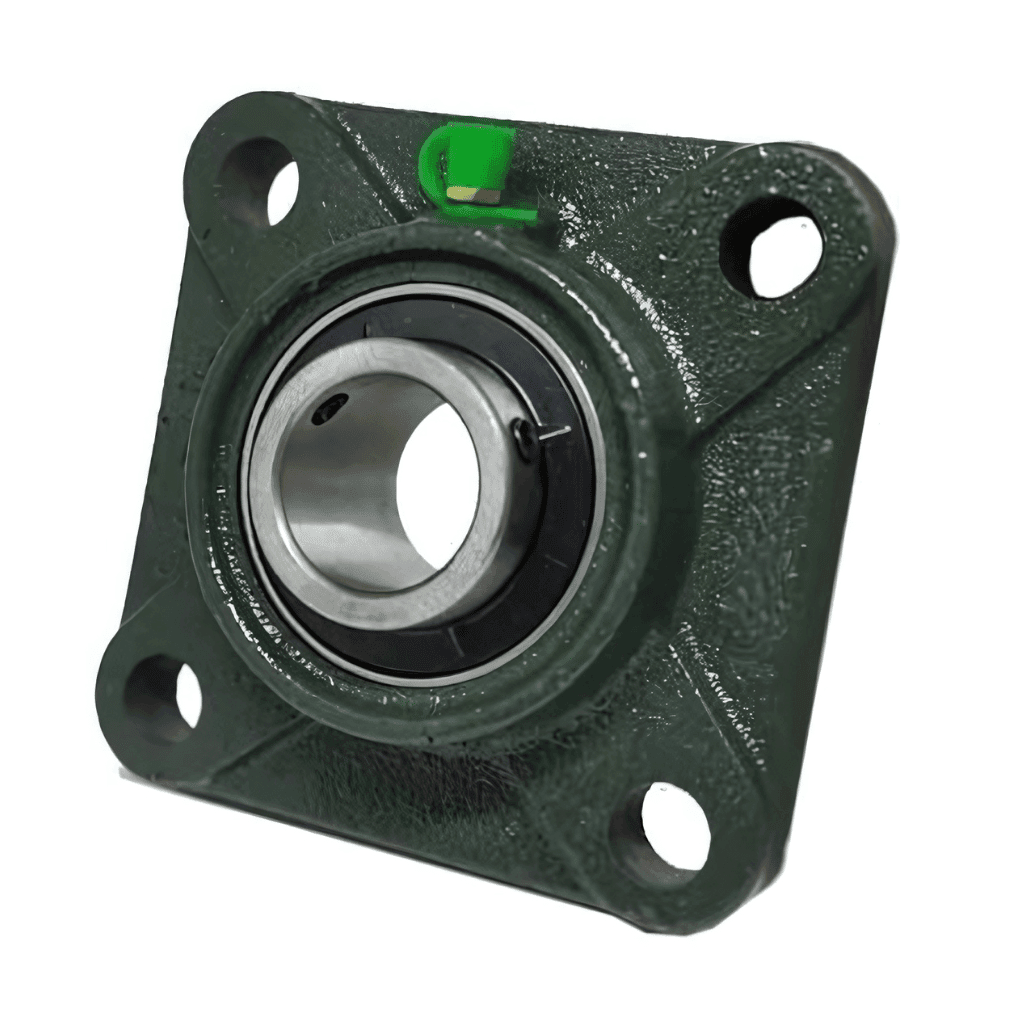

Descrição Técnica do Mancal Quadrado Com Rolamento F203 - 17mm:
- Modelo do Mancal: F203 / F204
- Tipo do Mancal: Mancal com base de fixação quadrada
- Material do Mancal: Ferro fundido de alta qualidade
- Modelo do Rolamento: UC203
- Tipo do Rolamento: Rolamento de esferas abaulado
- Material do Rolamento: Aço cromo duro GCr15
- Dimensões do Mancal:
- Largura: 86mm
- Comprimento: 86mm
- Distância de furo a furo: 64mm
- Dimensões do Rolamento:
- Diâmetro interno (ID): 17mm
- Diâmetro externo (OD): 47mm
- Largura: 31mm
- Tipo de Vedação: Vedação de borracha
- Fixação de Eixo: Fixação por dois parafusos (tipo Allen) no anel interno
- Precisão: Classe P0
- RPM Limite: 8500 RPM em condições normais de uso
- Lubrificação: Graxa especial para rolamento à base de sabão de lítio
- Temperatura de Trabalho: Até 150°C
- Capacidade de Carga Estática Básica: 290kg
- Capacidade de Carga Dinâmica Básica: 450kg
Os mancais tipo Quadrado são facilmente montados e fixados na face da máquina. São populares por apresentar uma grande variedade de geometrias e tamanhos.
Por característica, a superfície do rolamento utilizado nos mancais e a superfície interna do mancal são abauladas, tornando o conjunto AUTOCOMPENSADOR, permitindo um desalinhamento de +/- 2°, conforme figura abaixo.
Características
- Menor atrito e aquecimento: O eixo gira mais livre e consegue suportar cargas maiores
- Baixa exigência de lubrificação
- Imtercambialidade internacional
- Não há desgaste no eixo
- Permite desalinhamento no eixo de até +/- 2º
